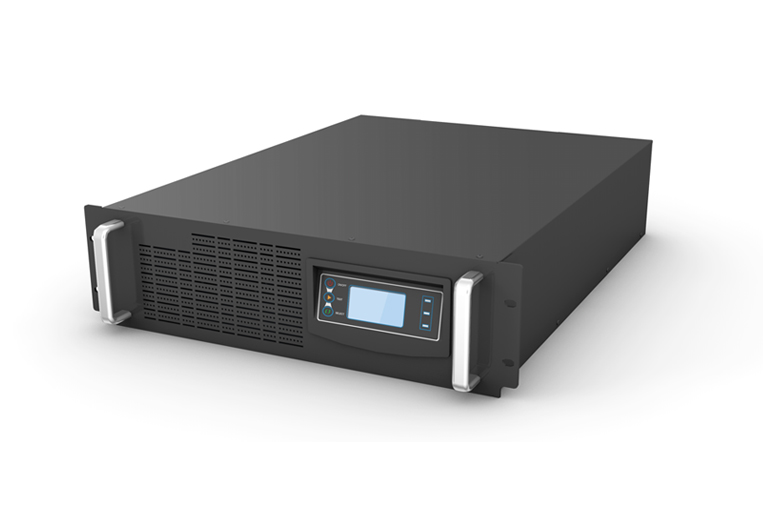

XPC11R系列 0.5-10kVA
XPC11R機架式系列是晶福源高頻小功率UPS，為雙變換在線式，單相輸入，單相輸出的不間斷電源設備。采用高速微處理器或DSP數字化控制技術，智能化管理，雙重保護，標準機架式設計，使用方便。產品具有高**、高節能等特點，特別適合小型、功率低等機架式設備提供保障性電源。
· 高速微處理控制(6K,10K采用DSP)技術
· 純?cè)诰�雙變換式架構設計
· 標準19英寸機架式2U/3U設計
· 標準19英寸機架式電池模塊可選
· 高輸入功率因數(>0.98)，低電網污染
· 寬電壓頻率輸入范圍
· 自動識別并適應50/60HZ電源系統
· 輸入標配防浪涌
· 半橋逆變技術
· 智能定期電池充放電，延長電池使用壽命
· 輸入零火線偵測功能，避免UPS市電輸入零火線接反
· 旁路輸出保護，保護用戶負載
· 旁路輸入人性化，市電開機默認無旁路輸出，開機才有逆變輸出，也可改回上市電即有旁路輸入模式
· 智能風扇調速
· 風扇故障檢測報警
· 智能實時偵測，即時報警并啟動**保護
· 開機自診斷功能
· 支持電池冷啟動
· 來電自啟功能
· 寬大的藍屏LCD顯示和LED指示
· 配件豐富，多選擇后臺監控
· 選配件：19英寸機架式電池模塊/SNMP卡/USB接口
|
高頻在線機架式 |
XPC |
XPC |
XPC |
XPC |
XPC |
XPC | |
|
額定容量(KVA/KW) |
0.5/0.4 |
1/0.7 |
2/1.4 |
3/2.1 |
6/4.8 |
10/8 | |
|
輸入規格 | |||||||
|
主路輸入 |
額定輸入電壓（Vac） |
220 | |||||
|
輸入電壓范圍（Vac） |
110~296 |
120～275 | |||||
|
相數 |
單相三線（1L+N+PE） | ||||||
|
輸入頻率范圍（Hz） |
（46~54）/（56~64）自適應 | ||||||
|
輸入功率因數 |
>0.98 | ||||||
|
旁路輸入 |
額定輸入電壓（Vac） |
220 | |||||
|
輸入電壓范圍（Vac） |
80~286 | ||||||
|
相數 |
單相三線（1L+N+PE） | ||||||
|
旁路同步跟蹤范圍（Hz） |
±10% | ||||||
|
輸出規格 | |||||||
|
|
電壓（Vac） |
220（200,208,230,240可設） | |||||
|
|
輸出功率因數 |
0.8 |
0.7 |
0.8 | |||
|
|
頻率（Hz） |
市電模式：與電網同步；電池模式：50/60Hz | |||||
|
|
波形 |
THD<2%（線性負載）；THD<5%（非線性負載） | |||||
|
|
切換時間 |
0 | |||||
|
|
整機效率 |
≥87% |
≥88% |
≥90% |
≥92% | ||
|
|
過載能力 |
105%~150%：30s轉旁路； |
105%~125%：60s轉旁路； | ||||
|
>150%：300ms轉旁路 |
125%~150%：30s轉旁路 | ||||||
|
>150±5%：500ms轉旁路 | |||||||
|
電池 | |||||||
|
|
電池電壓（Vdc） |
36 |
72 |
96 |
192 | ||
|
|
充電電流 |
3~7A可設 |
1~4A可設 | ||||
|
|
備電時間 |
取決于外接電池容量 | |||||
|
環境 | |||||||
|
|
工作溫度（℃） |
-10~40 | |||||
|
|
存儲溫度（℃） |
-25~55（不含電池） | |||||
|
|
相對濕度 |
0~95%(無凝霜） | |||||
|
|
工作海拔高度 |
＜1500m，超過時按照GB/T 3859.2規定降額使用 | |||||
|
|
噪音（dB) |
<45 |
<50 |
<55 | |||
|
其他特征 | |||||||
|
|
告警功能 |
輸出過載、市電異常、UPS故障、電池欠壓等 | |||||
|
|
保護功能 |
輸出短路、過載、過溫、電池欠壓、輸出過欠壓，風扇故障告警 | |||||
|
|
通信功能 |
標配：RS232或USB，可選：SNMP/干接點 | |||||
|
機械特性 | |||||||
|
|
尺寸（W×D×H)mm |
440×320×87 |
440×420×87 |
440×595.4×130 | |||
|
|
凈重 |
8 |
8.2 |
10.5 |
10.9 |
20 |
21 |
|
|
執行標準 |
YD/T1095-2008 | |||||
